HT-RV1126定制開發套件
性能與應用介紹 RV1126 處理器核心具有雙核 ARM Cortex-A7@1.5GHz，集成 NPU 處理單元。 RV1126 主闆提供 1 路 HDMI 輸出、1 路 USB2.0、3 路千兆網絡、RS232、RS485 等 豐富外圍接口。 RV1126 是針對多路高清/超高清（1080p/4M/5M/4K）IPC 産品應用開發的新 一代專業 SoC 芯片。RV1126 集成了 ARM A7 雙核處理器和性能強大的神經網絡推 理引擎，支持多種智能算法應用。同時，RV1126 提供兩倍于前代産品的視頻處 理能力。另外，H.265 視頻解碼引擎、視頻圖像處理的算法效果及性能得到了進 一步提升。結合豐富的外圍設備及高速接口，該 SoC 芯片爲客戶産品提供了高性 能、優異圖像質量的高清 IPC 解決方案，廣泛用于安防市場等相關應用場景。 産品外觀 RV1126 定制開發闆-正面圖 RV1126 定制開發闆-背面圖 産品規格 1、機械尺寸 核心闆尺寸：45*45mm 開發闆尺寸：91*141mmHT-RV1126 定制開發闆-機械尺寸圖2、硬件資源描述項目類型型号參數說明核心配置處理器RV1126CPU智能視頻分析NPU存儲内存DDR4存儲EMMC連接器核心闆連接器：FX8C-80S-SV 開發闆：FX8C-80P-SV1(92) 主闆接口電源輸入1DC12V視頻輸入11*HDMI視頻輸出11*HDMI 網口11*LAN,10/100/1000MbpsUSB1USB2.0 音頻輸入1LINE IN/OUT RS2321工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）核心模塊接口定義：軟件規格參數 UBOOT啓動方式支持從eMMC 啓動燒錄方式調試串口Kernel版本linux 4.19支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口Device DriverSerial port串口驅動Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動OUPTHDMI 輸出驅動eMMCeMMC 驅動DDRDDR驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等工作環境環境參數 最小值 典型值最大值商業級溫度0℃/ 70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料 提供基于核心闆的産品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載闆的原理圖、PCB、驅動源碼、内核源碼 等供用戶設計參考，産品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。 提供 vdec 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。2、技術支持 協助判斷産品是否存在故障 RV1126 開發闆産品軟硬件資源解釋 幫助正确地編譯與運行我們提供的源代碼 按照産品文檔資料，解決主闆内出現的異常問題3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制 支持項目外包開發 查看更多
HT-RK3588定制開發套件
産品簡介HT-RK3588定制開發闆是常州海圖信息科技股份有限公司推出的一款以RK3588處理器爲核心的通用産品，其豐富的設計資源、穩定的産品性能、強力的設計支持，爲客戶二次開發快速轉化産品提供強有力的技術保障。HT-RK3588定制核心闆集多種優勢于一身，芯片采用先進的12nm低功耗工藝和低功耗架構設計，簡化客戶産品的散熱設計，有利于客戶打造節能環保的智能攝像機産品。性能及應用介紹HT-RK3588定制開發闆H.265/H.264編解碼，編碼/解碼性能高達8K@30fps/8K@60fps, 支持WDR、多級降噪、六軸防抖及多種圖像增強和矯正算法， 爲客戶提供的圖像質量。支持多種分類神經網絡 ，支持完整的 API 和工具鏈（編譯器、仿真器），易于适配客戶定制網絡等。RK3588提供了豐富的計算資源，支撐行業類應用和消費類應用。 RK3588集成了四個A76和四個A55核， 支持雙操作系統，使得快速啓動、實時性和外設驅動的豐富性得以兼顧 。産品規格1、機械尺寸 HT-RK3588定制開發闆正面圖 HT-RK3588定制開發闆接口圖 連接器型号（核心闆與底闆）J40,J41FX10A-120S-SV（21）引腳間距0.65mm2、硬件規格參數 項目類型型号參數RK3588說明核心配置處理器4*A76+4*A55NNIE6.0Tops 神經網絡運算性能存儲内存DDR48GB存儲EMMC32GB連接器底闆連接器J41FX10A-120S-SV(21)外圍接口HDMI接口4MIPI OUT*2 HDMI IN*2FAN接口1串口RS2321串口MCU_JTAG接口1串口ARM_JTAG接口1串口DEBUG1串口USB接口2USB2.0 HOST接口、USB3.0MASKROM1RECOVERY1PMIC_PWR_ON1網口210/100/1000兆SATA32*數據接口、1*供電接口 3、軟件規格參數 Linux Uboot版本啓動方式支持從eMMC 啓動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鍾驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 4、工作環境環境參數最小值典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于定制核心闆的産品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載闆的原理圖、PCB、驅動源碼、内核源碼等供用戶設計參考，産品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec 等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷産品是否存在故障l HT-RK3588定制開發闆産品軟硬件資源解釋l 幫助正确地編譯與運行我們提供的源代碼l 按照産品文檔資料，解決主闆内出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-RK3568+Atlas開發套件
載闆技術參數項目類型型号參數說明核心配置處理器RK3568載闆内核四核Cortex-A55 2.0GHzARM G52 2EENPU0.8Tops INT8存儲内存DDR8GBFlash MemEMMC32GB産品接口資源Atlas 200加速模塊介紹産品 Atlas 200 AI加速模塊型号：3000AI芯片昇騰310AI算力22 TOPS INT816 TOPS INT88 TOPS INT8内存規格LPDDR4X，8 GB/4 GB，總帶寬51.2 GB/s編解碼能力• 支持H.264硬件解碼，16路1080P 30 FPS （2路3840*2160 60 FPS）• 支持H.265硬件解碼，16路1080P 30 FPS （2路3840*2160 60 FPS）• 支持H.264硬件編碼，1路1080P 30 FPS• 支持H.265硬件編碼，1路1080P 30 FPS• JPEG解碼能力1080P 256 FPS，編碼能力 1080P 64 FPS，分辨率：8192*4320• PNG解碼能力1080P 24 FPS，分辨率： 4096*2160接口• PCIe ×4 Gen3.0• ×1 USB2.0 / USB3.0• ×1 RGMII串行總線UART / I2C / SPI接口規格144 pin BTB連接器典型功耗4 GB: 5.5 W / 8 GB: 8 W結構尺寸52.6mm * 38.5mm * 8.5mm重量30g工作環境溫度 -25℃~80℃（-13°F～+176°F） 查看更多

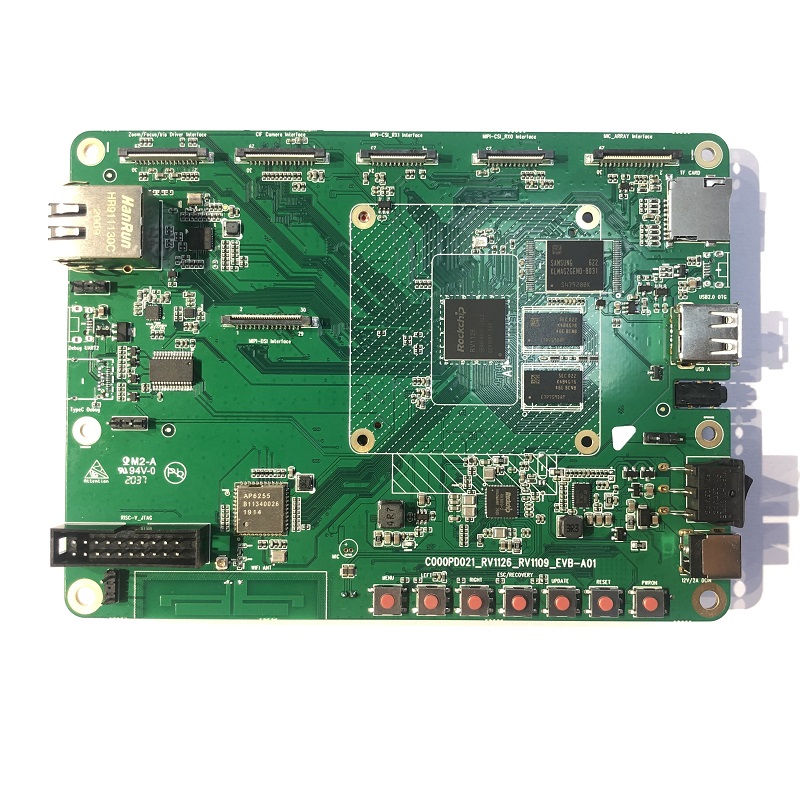

HT-RV1126标準開發套件
産品介紹1. 産品簡介HT-RV1126開發闆是常州海圖信息科技股份有限公司推出的一款以瑞芯微 RV1126 處理器爲核心的通用産品，其豐富的設計資源、穩定的産品性能、強力的設計支持，爲客戶二次開發快速轉化産品提供強有力的技術保障。HT-1126集多種優勢于一身，強勁的處理器性能提供了強悍的視頻處理和編解碼能力，可以同時編解碼4K H.264/H.265 30fps視頻，處理器提供了2.0Tops算力, support INT8/INT16，是目前海思HI3519AV100替代芯片。HT-RV1126開發闆采用8GB eMMC，DDR爲2GB，RV1126芯片性能見下表：詳細參數CPU• 四核ARM Cortex-A7• RISC-V MCUNPU• 2.0Tops, support INT8/ INT16内存• 32bit DDR3/DDR3L/LPDDR3/DDR4/LPDDR4• 支持eMMC 4.51, SPI Flash, Nand Flash• 支持快速開機顯示• MIPI-DSI/RGB 接口，1080P60fps2D圖形加速引擎• 支持旋轉, x/y鏡像• 支持alpha圖層混合• 支持放大、縮小多媒體• 1400萬 ISP 2.0 with 3幀 HDR(Line-based/Frame-based/DCG)• 同時支持2組MIPI CSI /LVDS/sub LVDS和一組16-bit并口輸入• 4K H.264/H.265 30fps 視頻編碼 -3840 x 2160@30 fps+720p@30 fps encoding• 4K H.264/H.265 30fps 視頻解碼 -3840 x 2160@30 encoding + 3840 x 2160@30 fps decoding外圍接口• 千兆以太網接口，具有TSO(TCP Segmentation Offload)網絡加速• USB 2.0 OTG and USB 2.0 host• 兩個 SDIO 3.0 接口for Wi-Fi and SD卡• 8通道 I2S with TDM/PDM, 2通道I2S 2、硬件規格參數項目類型型号參數說明核心配置處理器RV1126MPUl 四核 ARM Cortex-A7 al RISC-V MCUNPU2.0Tops存儲内存DDR3DDR3*2 1GB存儲EMMC16GBSPI FLASH闆載功能接口電源電源輸入DV12V/2A按鍵 X7主菜單、功能按鈕*2、recovery鍵、maskrom模式鍵、複位鍵、開關鍵USBX3DEBUG、OTG、HOSTCamera插座X5CIF Camera*2、MIPI Camera*2、BT1120 CameraLCM MIPI連接座Mipi信号輸出接mipi屏MIC_ARRAY Interface擴展接口X1進行MIC設備調試開發網口1MDI1000M/100M/10MJTAG Debug調試座X1通過JTAG進行調試開發 TFX1SDMMC 2.0/3.0工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本U-Boot啓動方式支持從eMMC 啓動燒錄方式調試串口 Kernel版本linux 4.19支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鍾驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB host 驅動USB deviceUSB device 驅動INPUTSensor 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUTPUTMIPI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動I2CI2C驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 技術支持與服務1、技術支持 協助判斷産品是否存在故障 開發闆産品軟硬件資源解釋 幫助正确地編譯與運行我們提供的源代碼 按照産品文檔資料，解決主闆内出現的異常問題 2、增值服務 根據用戶需求完成定制硬件及軟件開發 支持Linux系統定制 支持OEM/ODM定制 支持項目外包開發 查看更多
HT-RK3399RPO标準開發套件
産品介紹1. 産品簡介HT-RK3399Pro開發闆是常州海圖信息科技股份有限公司推出的一款以瑞芯微 RK3399Pro 處理器爲核心的通用産品，其豐富的設計資源、穩定的産品性能、強力的設計支持，爲客戶二次開發快速轉化産品提供強有力的技術保障。HT-RK3399Pro集多種優勢于一身，強勁的處理器性能提供了強悍的視頻處理和編解碼能力，可以解碼4K H.264/H.265 60fps視頻，處理器提供了3.0Tops算力, 支持8bit/16bit運算，NPU性能可以代替海思HI3519AV100。HT-RK3399Pro開發闆采用16GB eMMC，DDR爲4+2GB，RK3399Pro芯片性能見下表：詳細參數CPU• 雙Cortex-A72+四Cortex-A53 大小核CPU結構• 頻率高1.8GHzGPU• Mali-T860MP4 GPU，支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11• 支持AFBC（幀緩沖壓縮）NPU• 支持8bit/16bit運算• 支持TensorFlow、Caffe模型内存• 雙通道DDR3-1866/DDR3L-1866/LPDDR3-1866/LPDDR4• 支持eMMC 5.1，SDIO3.0多媒體• 支持4K VP9 and 4K 10bits H265/H264 視頻解碼，高達60fps• 1080P 多格式視頻解碼 (VC-1, MPEG-1/2/4, VP8)• 1080P 視頻編碼，支持H.264，VP8格式• 視頻後期處理器：反交錯、去噪、邊緣/細節/色彩優化顯示• 雙VOP顯示：分辨率分别支持4096x2160 及2560x1600• 支持雙通道MIPI-DSI （每通道4線）• 顯示支持：eDP 1.3（4 線，10.8Gbps）• HDMI 2.0支持4K 60Hz顯示，支持HDCP 1.4/2.2• 支持DisplayPort 1.2 (4 線，支持4K 60Hz)• 支持Rec.2020和Rec.709色域轉換接口• 雙ISP像素處理能力高達13MPix/s，支持雙路攝像頭數據同時輸入• 支持USB3.0 Type-C接口• 支持PCIe 2.1 (4 full-duplex lanes )• 内置低功耗MCU• 支持8路數字麥克風陣列輸入 2、硬件規格參數項目類型型号參數說明核心配置處理器RK3399ProMPUl 雙核Cortex-A72 up to 1.8GHzl 四核 Cortex-A53 up to 1.4GHzGPUMali-T860MP4NPU3.0TOPS存儲内存DDR3DDR3*3 4+2GB存儲EMMC16GBSPI FLASH闆載功能接口電源電源輸入DV12V/2A按鍵 X7VOL+/VOL-/MENU/HOME/Recovery按鍵/RESET/POWER音頻輸入輸出MIC輸入MIC/LINEOUTUSBX3DEBUG、OTG、HOSTCamera插座X2CIF Camera、MIPI CameraEDP擴展座X1接edp屏輸出LCM MIPI連接座MIPI信号輸出接mipi屏輸出MIC_ARRAY Interface擴展接口X1進行MIC設備調試開發PCIe x4 連接座X1接PCIE設備調試開發網口1MDI1000M/100M/10MJTAG Debug調試座X1通過JTAG進行調試開發 HDMIX1HDMI 2.0 輸出接口IR接口X1紅外遙控接收接口TFX1SDMMC 2.0/3.0工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本U-Boot啓動方式支持從eMMC 啓動燒錄方式調試串口 Kernel版本linux 4.19支持的文件系統ext4下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鍾驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB host 驅動USB deviceUSB device 驅動INPUTSensor 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUTPUTMIPI 輸出驅動IRIR驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動I2CI2C驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 技術支持與服務1、技術支持協助判斷産品是否存在故障開發闆産品軟硬件資源解釋幫助正确地編譯與運行我們提供的源代碼按照産品文檔資料，解決主闆内出現的異常問題 2、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多

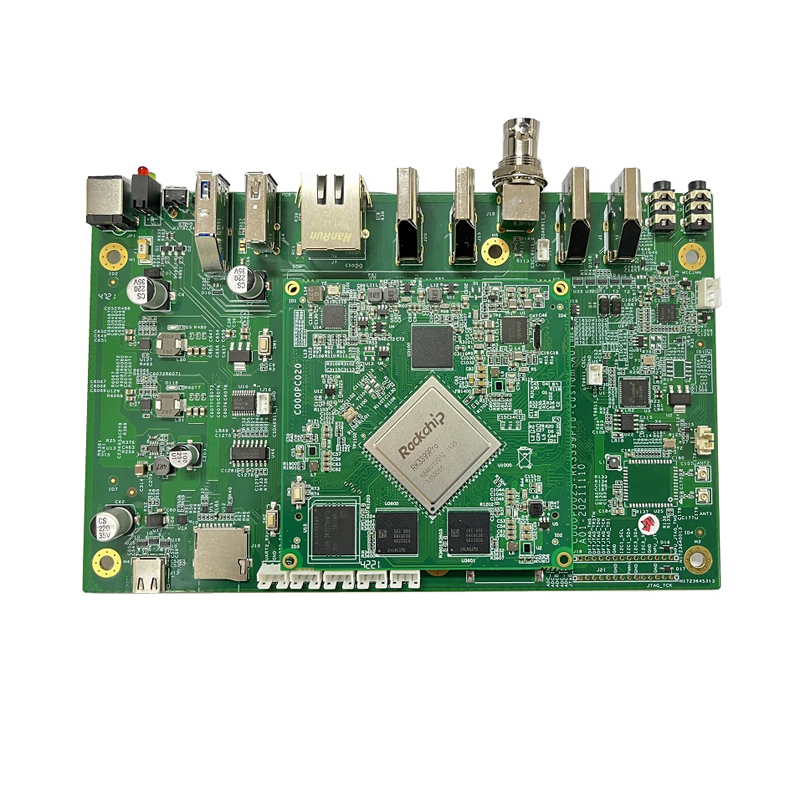

HT-RK3399Pro定制開發套件
産品簡介RK3399Pro定制開發闆是常州海圖信息科技股份有限公司推出的一款基于瑞芯微RK3399Pro核心闆設計的嵌入式開發闆，其豐富的設計資源、穩定的産品性能、強力的設計支持，爲客戶二次開發快速轉化産品提供強有力的技術保障。RK3399Pro集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。2、産品規格3、參數表項目類型型号參數說明核心配置處理器RK3399ProCPU四核Cortex-A72@ 1.8GHz雙核Cortex-A53@ 1.4GHz智能視頻分析NPU3Tops 神經網絡運算性能存儲内存DDR42+4GB存儲EMMC16GB連接器核心闆：TE # 3-6318490-6底闆：TE # 3-1827253-6主闆接口電源輸入1DC12V視頻輸入視頻2*HDMI 1*CVBS視頻輸出1*HDMI4K@60、1*HDMI（MIPI轉接）網口11*LAN,10/100/1000MbpsLINE IN音頻輸入3.5mm音頻母座，支持雙聲道輸出LINE OUTUSB2USB2.0 Host接口*1 USB3.0 Host接口*1TF1RS2322串口WiFi1WiFi+藍牙GPIO8I/0接口I2C2PWM2GPIO8ADC2RTC1外置RTC芯片，可充電其它指示燈*2，EDP屏接口*1，IR*1工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）技術支持及資料1、開發資料l 提供基于核心闆的産品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載闆的原理圖、PCB、驅動源碼、内核源碼等供用戶設計參考，産品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供編解碼豐富的Linux 例程。 2、技術支持l 協助判斷産品是否存在故障l HT-RK3399Pro開發闆産品軟硬件資源解釋l 幫助正确地編譯與運行我們提供的源代碼l 按照産品文檔資料，解決主闆内出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多

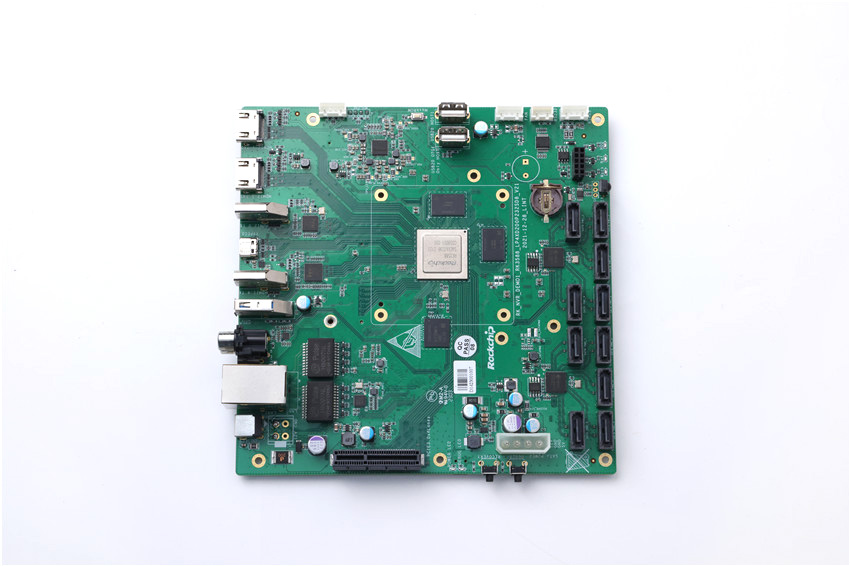

HT-RK3588标準開發套件
産品簡介RK3588标準開發闆是常州海圖信息科技股份有限公司推出的一款以RK3588 處理器爲核心的通用産品，其豐富的設計資源、穩定的産品性能、強力的設計支持，爲客戶二次開發快速轉化産品提供強有力的技術保障。RK3588芯片集多種優勢于一身，四核A76+四核A55強勁的處理器性能，爲視頻解碼引擎提供了強悍的視頻處理和解碼能力，解碼性能達到8K@60FPS，編碼性能達到4K@60FPS，NPU算力達到6TOPS INT8。RK3588标準開發闆支持10*SATA接口，支持1個超高清輸出接口，輸出4K@60fps、支持1個高清輸出接口，輸出1080P@60fps，支持2個千兆網口，1個Pcie3.0接口，另外USB Host、HDMI、USB3.0、JTAG、IR、TYPE-C、RS232、RS485、RTC等接口。産品規格1、機械尺寸2、硬件規格參數項目類型型号參數說明核心配置CPURK3588 MPU四核A76 +四核A55NPU6TOPS INT8存儲内存DDR4DDR4*2 8GB存儲EMMC32GB功能接口電源電源輸入DV12V/3A網口11000M/100M/10M硬盤存儲SATAUSB3.0轉SATA 6GbpsRTC紐扣電池RTC紐扣電池供電（與主闆配套使用時，通過底闆接口安裝電池）HDMI OUT1HDMI2.0輸出原生HDMI2.0HDMI OUT2HDMI1.4輸出原生HDMI1.4網口*210M/100M/1000MUSB*1USB3.0USB*2USB2.0RESET外部按鍵軟件複位Recovery外部按鍵恢複設置RS232*2RS485*1GPIOSATA供電SATA*10工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）4、 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V5、 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料提供開發闆的産品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括相關原理圖、PCB、驅動源碼、内核源碼等供用戶設計參考，産品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。 技術支持協助判斷産品是否存在故障HT-RK3588主闆産品軟硬件資源解釋幫助正确地編譯與運行我們提供的源代碼按照産品文檔資料，解決主闆内出現的異常問題 增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多
